蒸發波導診斷系統
蒸發波導診斷系統由六要素氣象傳感器、海水皮溫傳感器及支架組成，可診斷海洋蒸發波導，具有功耗低、體積小、可全天候工作、蒸發波導診斷準確率高等優點。
蒸發波導診斷系統由六要素氣象傳感器、海水皮溫傳感器及支架組成，可診斷海洋蒸發波導，具有功耗低、體積小、可全天候工作、蒸發波導診斷準確率高等優點。

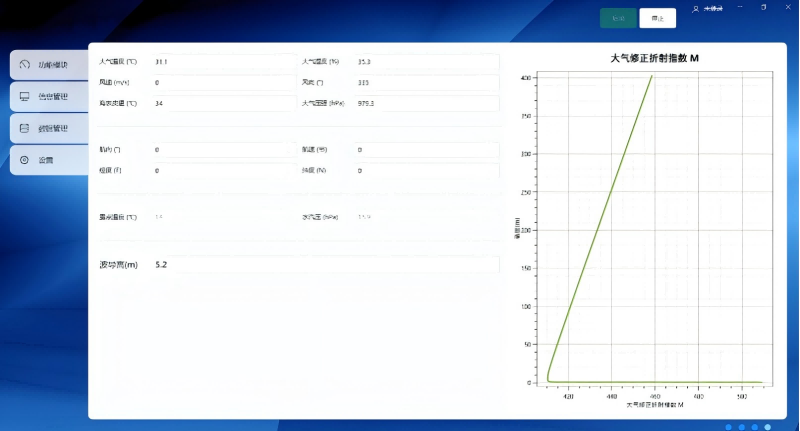

軟件界面
簡介
蒸發波導診斷系統由六要素氣象傳感器、海水皮溫傳感器及支架組成，可診斷海洋蒸發波導，具有功耗低、體積小、可全天候工作、蒸發波導診斷準確率高等優點。
應用背景
電磁波在大氣環境中傳播，會受到大氣折射影響。在陷獲折射條件下，電磁波會被捕獲在一定厚度的大氣層內經上下氣層來回反射向前傳播，這種傳播現象被稱為大氣波導傳播。海洋大氣環境下的大氣波導，尤其是蒸發波導，發生概率高、持續時間長，覆蓋范圍大。工作在C波段的海面搜索雷達以及工作在X波段的艦載防空、監視雷達均受其顯著影響。蒸發波導直接影響雷達與無線電設備的作戰性能，因此，有效地探測蒸發波導，并評估其影響，對于輔助指揮員進行正確的戰術部署，選擇恰當?shù)淖鲬?zhàn)戰術具有重要意義。
技術指標
|
測量性能 |
|
|
大氣波導 |
蒸發波導診斷準確率：≥80% |
|
大氣溫度 |
測量范圍：-40℃-50℃ 測量精度：±0.5℃ |
|
大氣濕度 |
測量范圍：0-100%RH 測量精度：±4%RH |
|
大氣壓強 |
測量范圍：700-1060hPa 測量精度：±0.5hPa（0-40℃） |
|
風速 |
測量范圍：0~40m/s 測量精度：±0.3m/s或±3%V（0~35m/s） ±（0.5＋3%V）m/s（＞35m/s） |
|
風向 |
測量范圍：0℃~359.9°（全方位、無死角） 測量精度：≤±3°（風速＞1.0m/s） |
|
雨量 |
測量范圍：0~200mm/h 測量精度：±4% |
|
海水皮溫 |
測量范圍：-20℃~40℃ 測量精度：±0.5℃ |
|
物理規格 |
|
|
尺寸（直徑x高） |
≤150mm×285mm（六要素氣象傳感器） ≤55mm×110mm（海水皮溫傳感器） |
|
重 量 |
≤2kg（不含立桿） |
|
電氣指標 |
|
|
電 源 |
12VDC（9~26VDC） |
|
功 耗 |
≤1.5W（風扇關閉） ≤3W（風扇常開） |
|
通訊接口 |
RS485/RS422 |
|
環境適應性 |
|
|
工作環境 |
-40℃~55℃，0~100%RH |
|
儲存環境 |
-40℃~55℃，0~100%RH |
|
防護等級 |
IP66 |
